熱電偶保護套管常用材料

熱電偶在工業生產和科學研究等領域中已成為應用最廣泛的感溫元件。熱電偶保護套管材料的性能影響熱電偶長期穩定性、使用壽命等各項性能指標。制作高溫條件下應用的熱電偶保護套管，材料除具備普通熱電偶要求的氣密性、機械強度、穩定性及導熱性外，還要求：
（1）耐高溫：在熱電偶溫度測量上限使用，不產生變質和變形，在高溫下抗氧化性能好。
（2）熱強性：在熱電偶使用溫度下不軟化。
（3）耐蝕性：當熱電偶保護套管必須浸入熔融金屬、玻璃、熔鹽及腐蝕性氣體中時，應具有對這些介
質的耐蝕性。
（4）一定的耐溫度劇變的性能，抗熱震的綜合性能，熱導高，熱膨脹小。

材料分類

一、金屬材料

該類材料的特點是機械強度高、韌性好及抗渣性好；但耐高溫性卻不夠良好，易受腐蝕。

⒈黃銅（H62）管 適用溫度：400℃以下

⒉不銹鋼管 適用溫度：900℃以下

⒊高溫鋼（不銹鋼）管 適用溫度：1200℃以下

⒋高鉻鋼管 用于冶金工業中的如下場合： 鋅溶液 （400～500℃） ，錫溶液 （200～300℃）

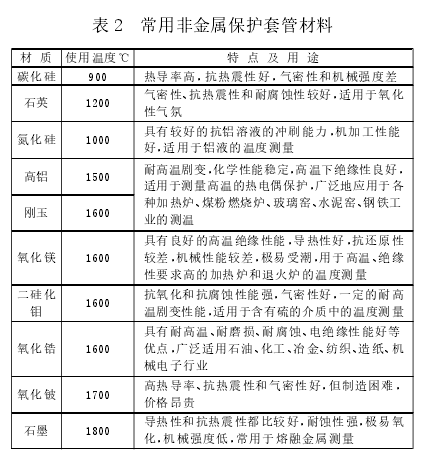

二、非金屬保護管

⒈氧化鋁管

⑴用途：用于空氣、水蒸汽、氫氣、氬氣、一氧化碳和真空介質600～1700℃的溫度測量。

⑵適用溫度：1700℃以下。

⑶特點：氧化鋁在空氣、水蒸汽、氫氣、氬氣、一氧化碳和真空中，溫度為1700℃以下很穩定；但能與硫化氫起反應，而在溫度1700℃以上時氧化鋁同水蒸汽和還原性介質發生反應。由于加工成保護管時氧化鋁的純度不同，其能承受的溫度上限有所不同。氧化鋁的氣密性和耐熱急變性能較好。高溫絕緣性能相當好，1500℃時為30KΩ·cm。

⑷氧化鋁管的分類

①粘土質氧化鋁管 含75%氧化鋁，長期使用溫度1200℃，短期使用溫度1300℃。

②高鋁質氧化鋁管 含85%氧化鋁，長期使用溫度1300℃，短期使用溫度1450℃。

③莫來石剛玉質氧化鋁管 含95%氧化鋁，長期使用溫度1450℃，短期使用溫度1550℃。

④純剛玉質氧化鋁管 含99%氧化鋁，長期使用溫度1600℃，短期使用溫度1700℃。

⒉碳化硅管

⑴用途：用于高爐爐頂及熱風爐等特殊環境的溫度測量。

⑵適用溫度：1700℃以下

⑶特點：碳化硅的熔點為2300℃，在空氣中的最高使用溫度為1700℃。它的熱傳導性和抗劇冷劇熱性能均很好。抗硫性能也很好。

⒊氮化硅管

⑴用途：用于鋁溶液等介質的溫度測量。

⑵適用溫度：1800℃以下

⑶特點：氮化硅的熔點為1900℃，它在中性和還原性氣氛中的最高使用溫度為1800℃，在氧化性氣氛中可以用到1600℃。它的熱導性能很好，在高溫下有很好的機械性能，并能夠抗鋁溶液的浸蝕。在溫度為20～700℃時，其電阻率為1000～0.1G（Ω·cm）

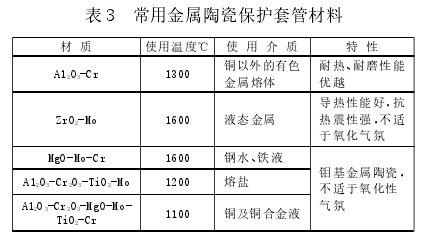

三、金屬陶瓷保護管

⒈金屬陶瓷管? 適用溫度：2000℃以下 ，國內的金屬陶瓷主要是Mo60%+MgO40%，熔點2800℃，最高使用溫度為2000℃，它的熱導性能很好，在高溫下有很好的機械性能。它有很好的高溫抗氧化和耐磨性能，能抗鋼水的侵蝕和鋼碴的沖刷。因此它可以作為連續測量鋼水溫度的熱電偶套管。

四、特種用途熱電偶保護管

⒈耐磨保護管

⑴1Cr18Ni9Ti表面改性管 用途：1Cr18Ni9Ti經等離子噴涂WC或Ni-Cr-Si-B后，可用于測量帶有固體微粒流動介質的溫度。 使用溫度：900℃以下。

⑵鈷基合金管（UMC50） 用途：可用于測量帶有固體微粒流動介質的溫度。 使用溫度：1000℃以下。

⑶GH1230合金管 用途：可用于測量帶有固體微粒流動介質的溫度。 使用溫度：1200℃以下。

⒉耐腐保護管 用途：用于除熔融減金屬、三氟化氯及元素氟以外的強酸、強減和強氧化劑等各種腐蝕介質的溫度測量。 使用溫度：0～250℃。
